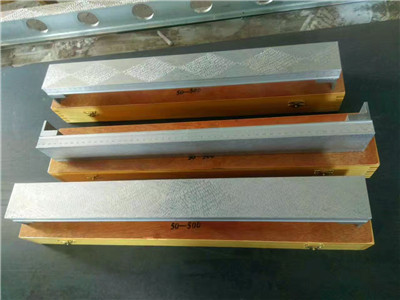

鎂鋁方筒的材質使用的是鎂鋁合金所以也成為鎂鋁合金方筒。由于鎂鋁合金是以純鎂為基料加入鋁、鋅、錳、鈰、釷以及少量鋯或鎘等元素組成的輕型合金，所以鎂鋁方筒具有重量輕、精度高、穩定性好、使用方便等特點。鎂鋁合金更詳細的介紹可參照“鎂鋁合金的優點及介紹①” 和“鎂鋁合金的物、化性能②”
方筒主要于對零部件平行度、直線度的檢驗和劃線，一般為邊長相同的長方體，和平尺的作用差不多所以也稱為方筒平尺。方筒按材質可以分成鑄鐵方筒、大理石方筒、鎂鋁方筒。其中鎂鋁方筒主要用于輕工業或者測量大型工件的重工業，產品主要特點 是能在保證產品精度的同時使方筒本身重量降到 低。鎂鋁方筒按功用分為鎂鋁方筒和方筒型平尺，區別在于方筒型平尺主要用于直線度和平行度的測量，而鎂鋁方筒可以用于垂直度的測量。
鎂鋁方筒的優勢
鎂鋁方筒重量輕：鎂在實用金屬中是 輕的金屬,鎂的比重大約是鋁的2/3，是鐵的1/4，所以 鎂鋁方筒的重量非常輕。一根3米的鎂鋁方筒只有65kg，而一根3米長的方筒型平尺只有18kg，大大增加了測量工件的效率。
鎂鋁方筒精度高：一般鋼材材質的曲服點是30kg/mm2,鑄鐵件的曲服點是38kg/mm2,而鎂鋁合金達到110kg/mm2，所以跨度相同的要求下鎂鋁方筒的結構可以設計的更輕巧，而且獲得的精度更高。
鎂鋁直方筒易保管：鎂鋁方筒本身具有一定的耐酸堿腐蝕性而且不易生銹，由于自身重量非常輕所以使用完畢后將鎂鋁方筒放平即可。
鎂鋁合金的物理性能
鎂鋁合金的屈服強度：160MPa
鎂鋁合金的抗拉強度：240MPa
鎂鋁合金的維氏強度：HV80
鎂鋁合金的屈服點：110kg/mm2
鎂鋁合金的比重：1.8g/cm3
鎂鋁方筒的標準規格
鎂鋁方筒按GB6092－85標準制作，非標型號可按要求定制。
鎂鋁方筒精度 | ||||||||||
規格型號 | 1000*100*100 | 1500*100*100 | 2000*100*100 | 2500*150*150 | 3000*145*150 | |||||
精度等級 | 0 | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 2 | 3 |
直線度 | 5 | 10 | 15 | 30 | 18 | 35 | 22 | 44 | 48 | 95 |
平行度 | 8 | 15 | 22 | 44 | 27 | 55 | 33 | 66 | 72 | 145 |
重量 | 16 | 24 | 32 | 55 | 65 | |||||
鎂鋁方筒型平尺 | ||||||||||
規格型號 | 1000*75*50 | 1500*75*50 | 2000*75*50 | 2500*75*50 | 3000*75*50 | |||||
精度等級 | 0 | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 2 | 3 |
直線度 | 5 | 10 | 15 | 30 | 18 | 35 | 22 | 44 | 48 | 95 |
平行度 | 8 | 15 | 22 | 44 | 27 | 55 | 33 | 66 | 72 | 145 |
重量 | 6 | 9 | 12 | 15 | 18 | |||||
鎂鋁方筒的平行度檢測
檢測鎂鋁方筒上工作面與下工作面的平行度，將鎂鋁方筒的一個工作面為基面放在標準平板（精度等級高于被檢測鎂鋁方筒的平板）上，用裝在表架上的分度值為0.001mm的千分表在其工作面上測出不少于三處的高度差值，為平行度誤差。也可以將鎂鋁方筒的側面放在某一支承面上，用分度值為0.002mm 杠桿千分尺或帶分度值為0.002mm 千分表的檢具測鎂鋁方筒的高度差，測得結果后取 大值為該鎂鋁方筒的平行度誤差。
鎂鋁方筒的直線度檢測
根據鎂鋁方筒工作面長度選擇適當的檢測橋板（一般按8~10個跨步，跨距在50~500mm之間）；然后將橋板置于鎂鋁方筒的一端把水平儀固定在橋板上；橋板按跨距逐步地從鎂鋁方筒的一端移至另一端，每移動一個跨距從分度直為0.001mm/m的電子水平儀上讀取該位置讀數；其 大值與 小值之差即為鎂鋁方筒工作面的直線度誤差。工作面任意200mm的直線度誤差，可選擇50mm或100mm的橋板，按上述方法在任意200mm內進行檢驗確定。
